压滤机的组成及结构示例浅析

分享到:
作者来源:admin       发布时间:2019-03-28
导读:我们都知道压滤机是一种结构上较为复杂的机械,主要的作用在于通过液压装置来对物料进行压榨过滤,本文着重介绍了关于压滤机的结构和组成

   压滤机是一种结构相对复杂的机械在行业中应用在固液分离的需求中较多,一台普通的压滤机来说其本身结构上的液压压紧机构组成有多种组成,主要是有活塞、液压站、活塞杆、油缸、以及一些压紧板连接件、此外在机电的设备中还有调节压力相关的阀门以及电机、压力指示表、油箱、油泵、换向阀、油路等组成。而通常来说其过滤方式也分成了分明流过滤和暗流过滤两种,其中明流过滤主要是指在滤板下方出液孔滤液从水咀流出,而暗流过滤这是指压滤机每一个滤板的下方都有出液通道孔,每一块滤板的出液孔会将其连成一个出液通道,而从中产生的一些液体则由相互连接的管道流出去。
    在压滤机需要洗涤的时候大多是因为滤饼洗涤的需求所在,在这个过程中有时候也分为双向洗涤以及单向洗涤,在一些情况下还分为了,暗流单向洗涤和双向洗涤等方式。

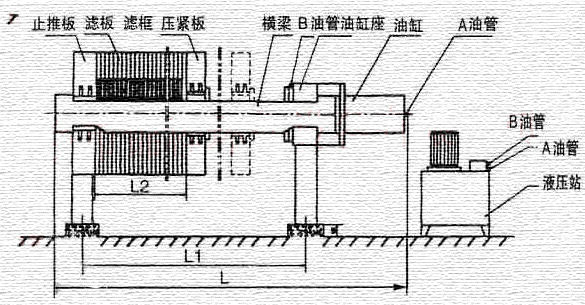

压滤机结构示例
板框压滤机工作原理及内部结构参考

   压滤机的结构我们可以看到,在当前的环保行业中应用范围可谓是相当广,对于结构上不同的压滤机结构自然区别也是非常的大,目前市面上压滤机种类也非常多,不同的种类的压滤机有着不同的机械结构,如常见的板框压滤机、带式压滤机、隔膜压滤机、厢式压滤机等等,还有各类不同型号细分的类别可以说是非常的丰富了,但在其组成上的大致结构我们可以看到不少压滤机都有拉梁、止推板、压紧板、油缸座、悬梁、主油缸、液压组件等组成,不同的机械结构相对应压滤机的性能以及使用场景都有所不一样,但压滤机作为固液分离的主要行业使用设备来说能应用到的地方还是相当多的。
